Teil 3: Network ATC – Bulletproof Deployments #1 – Hyper-V

Voraussetzung

Network ATC erfordert mindestens Windows Server 2022.

Network ATC konfiguriert alle Nodes automatisch und einheitlich: Management, Compute und Storage. Den Intent einmal definieren, der Rest läuft selbst. In den meisten Fällen teilen sich Management und Compute die gleichen Adapter. Für RDMA Storage (S2D) empfehle ich dedizierte physische Adapter. Möglich sind auch separate Intents sowie eine Full-Converged-Konfiguration.

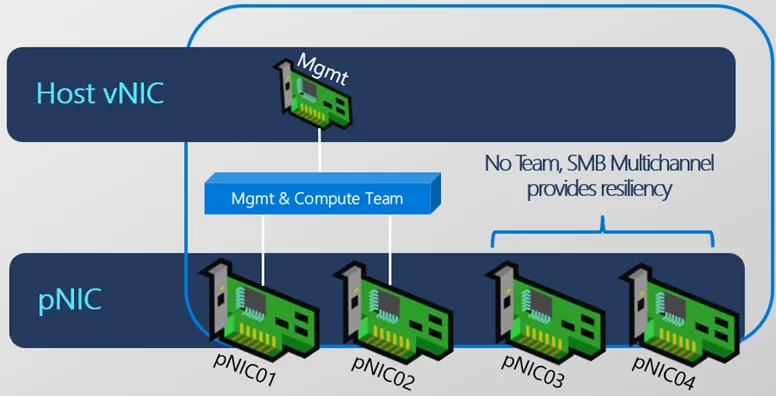

Network ATC – Disaggregated: Management, Compute und Storage auf getrennten Adaptern — Quelle: Microsoft Learn – Network ATC

Management und Compute Intent

# ===================== ANPASSEN =====================

$IntentName  = "Management_Compute"                  # Name des Intents
$AdapterNamen = "SLOT 3 Port 1","SLOT 6 Port 1"      # Adapter-Namen (Get-NetAdapter zur Ermittlung)
$VlanId      = "123"                                 # Management VLAN (optional, nur wenn getaggt)

# =================== NICHT ANPASSEN =================

# NetworkDirect deaktivieren falls kein RDMA auf den Management-Adaptern
$AdapterOverride = New-NetIntentAdapterPropertyOverrides
$AdapterOverride.NetworkDirect = 0

Add-NetIntent `
  -ClusterName            $ClusterName `
  -Name                   $IntentName `
  -Management `
  -Compute `
  -AdapterName            $AdapterNamen `
  -AdapterPropertyOverrides $AdapterOverride `
  -Verbose

# Status prüfen – kann einige Minuten dauern bis alle Nodes konfiguriert sind
Get-NetIntentStatus -ClusterName $ClusterName

# Nur erforderlich wenn der Management-Adapter in einem getaggten VLAN betrieben wird
Set-VMNetworkAdapterIsolation `
  -ManagementOS `
  -VMNetworkAdapterName   "vManagement($IntentName)" `
  -IsolationMode          Vlan `
  -DefaultIsolationID     $VlanId `
  -AllowUntaggedTraffic   $true

Storage Intent

Hinweis

Der Storage Intent ist nur erforderlich wenn Storage Spaces Direct (S2D) eingesetzt wird. Bei SAN-Anbindung entfällt dieser Schritt.

Der Storage Intent übernimmt die gesamte RDMA Konfiguration (QoS, VLANs, PFC, ETS, usw.)

# ===================== ANPASSEN =====================

$StorageAdapter1 = "SLOT 3 Port 2"   # Erster Storage-Adapter (Get-NetAdapter zur Ermittlung)
$StorageAdapter2 = "SLOT 6 Port 2"   # Zweiter Storage-Adapter

# =================== NICHT ANPASSEN =================

Add-NetIntent `
  -ClusterName $ClusterName `
  -Name        Storage `
  -Storage `
  -AdapterName $StorageAdapter1,$StorageAdapter2 `
  -Verbose

Get-NetIntentStatus -ClusterName $ClusterName

QoS-Prioritäten anpassen (optional)

Die Standard-QoS-Werte sind für die meisten Umgebungen geeignet. Eine Anpassung ist nur dann erforderlich, wenn der Switch abweichende DSCP/802.1p-Prioritäten oder eine andere Bandbreitenverteilung vorgibt.

# ===================== ANPASSEN =====================

$PrioritySMB      = 3    # 802.1p-Priorität für SMB/Storage-Traffic
$PriorityCluster  = 5    # 802.1p-Priorität für Cluster-Heartbeat
$BandwidthSMB     = 50   # Bandbreitenanteil SMB in Prozent
$BandwidthCluster = 1    # Bandbreitenanteil Cluster-Heartbeat in Prozent

# =================== NICHT ANPASSEN =================

$QosOverride = New-NetIntentQosPolicyOverrides
$QosOverride.PriorityValue8021Action_SMB     = $PrioritySMB
$QosOverride.PriorityValue8021Action_Cluster = $PriorityCluster
$QosOverride.BandwidthPercentage_SMB         = $BandwidthSMB
$QosOverride.BandwidthPercentage_Cluster     = $BandwidthCluster

Set-NetIntent -Name Storage -QosPolicyOverrides $QosOverride -ClusterName $ClusterName

Storage VLANs setzen (optional)

Ohne explizite Konfiguration vergibt Network ATC automatisch VLANs. Nur setzen, wenn bestimmte VLAN-IDs von der Netzwerkinfrastruktur vorgegeben sind.

# ===================== ANPASSEN =====================

$StorageVLAN1 = 101   # VLAN für erstes Storage-Netzwerk
$StorageVLAN2 = 102   # VLAN für zweites Storage-Netzwerk

# =================== NICHT ANPASSEN =================

Set-NetIntent -Name Storage -StorageVLANs $StorageVLAN1,$StorageVLAN2 -ClusterName $ClusterName

Storage IPs manuell zuweisen (optional)

Standardmäßig vergibt Network ATC Storage-IPs automatisch. Manuelle Adressen sind nur erforderlich wenn das Storage-Netzwerk nicht exklusiv für dieses Cluster verwendet wird.

# ===================== ANPASSEN =====================

$SMBNet1  = "198.51.100."   # Netzwerk-Präfix Storage 1 (ohne letzte Stelle)
$SMBNet2  = "203.0.113."    # Netzwerk-Präfix Storage 2 (ohne letzte Stelle)
$StartIP  = 21              # Erste Host-Adresse. Wird pro Node hochgezählt
$ClusterName = "Cluster1"   # Name des Clusters

# =================== NICHT ANPASSEN =================

$StorageOverride = New-NetIntentStorageOverrides
$StorageOverride.EnableAutomaticIPGeneration = $false

Set-NetIntent `
  -Name              Storage `
  -StorageOverrides  $StorageOverride `
  -StorageVLANs      $StorageVLAN1,$StorageVLAN2 `
  -QosPolicyOverrides $QosOverride `
  -ClusterName        $ClusterName

$ClusterNodes = (Get-ClusterNode -Cluster $ClusterName).Name

foreach ($Server in $ClusterNodes) {
  New-NetIPAddress -IPAddress ($SMBNet1 + $StartIP.ToString()) -InterfaceAlias "vSMB(Storage#$StorageAdapter1)" -CimSession $Server -PrefixLength 24
  New-NetIPAddress -IPAddress ($SMBNet2 + $StartIP.ToString()) -InterfaceAlias "vSMB(Storage#$StorageAdapter2)" -CimSession $Server -PrefixLength 24
  $StartIP++
}

Die Konfiguration hier deckt das, was in der Praxis am häufigsten vorkommt. Für abweichende Setups wie separate Compute-Intents lohnt sich ein Blick in die offizielle Dokumentation: Network ATC – Microsoft Learn

Storage Anbindung

Je nach Infrastruktur erfolgt die Storage-Anbindung auf zwei unterschiedlichen Wegen. Wähle den passenden Teil:

Teil 4

Storage Spaces Direct

Hyperkonvergenter lokaler Speicher direkt aus den Nodes – ohne externes Storage-System.

Teil 5

SAN Storage anbinden

Anbindung von externem SAN Storage über iSCSI oder Fibre Channel als Cluster Shared Volume.
